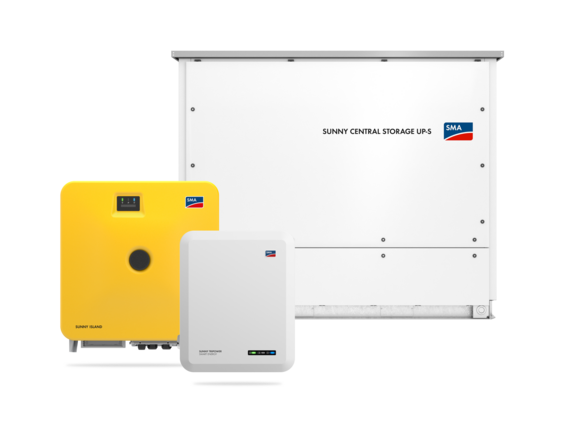

Översikt av batteriväxelriktare
Batteriväxelriktare omvandlar den likström (DC) som har mellanlagrats i ett batteri till den växelström (AC) som vanligtvis används i hushåll, företag och industrin. Batteriväxelriktaren krävs för att kunna använda den mellanlagrade solelen. Här finns mer information om batteriväxelriktarna från SMA och användningsmöjligheterna för dem.

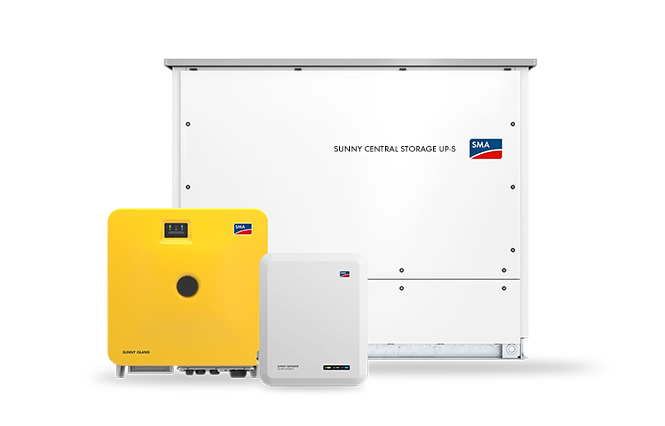

Batteriväxelriktare från SMA

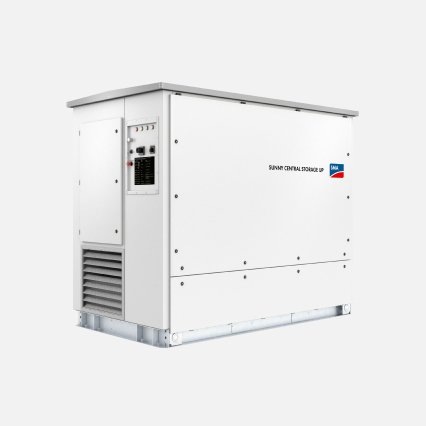

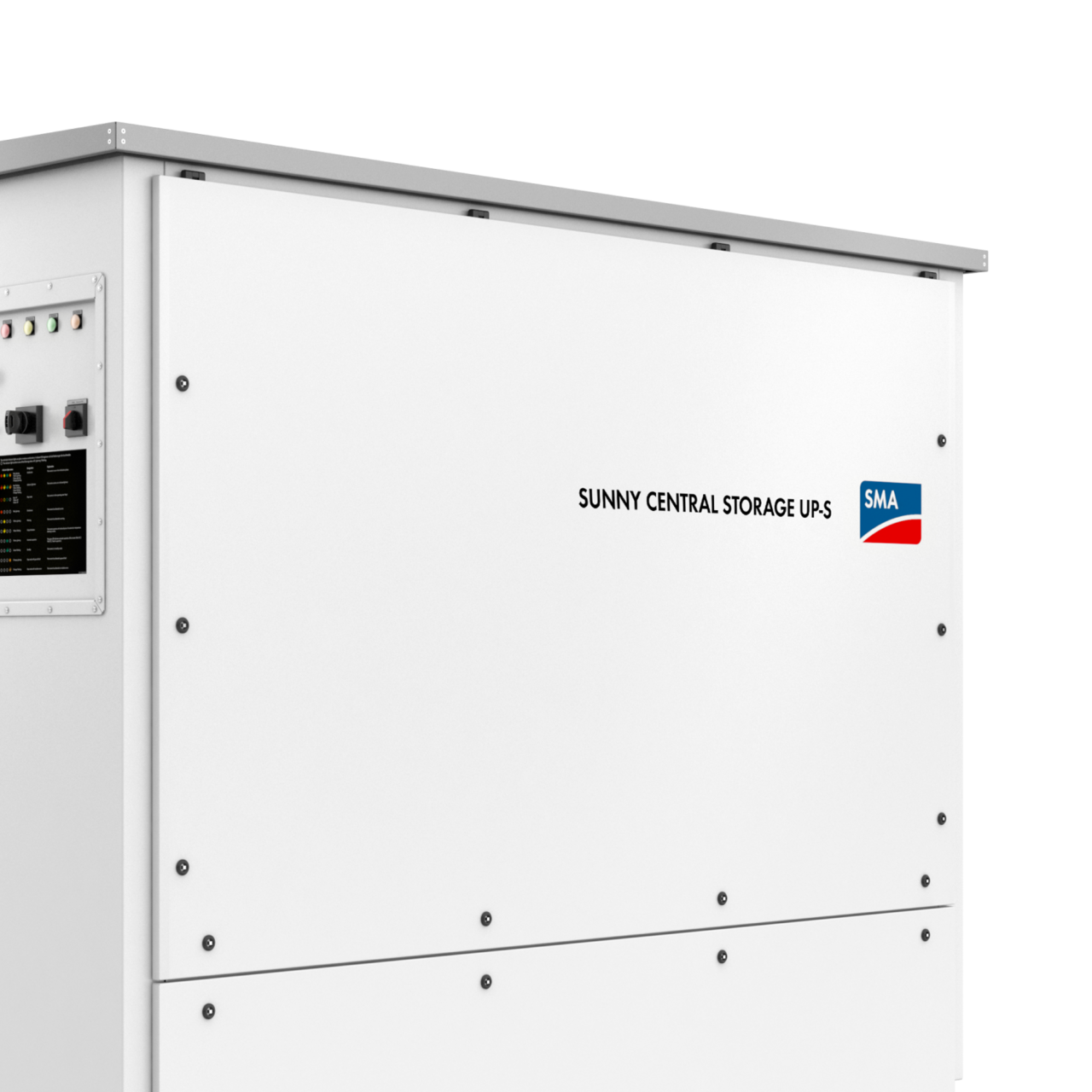

Batteriväxelriktare för anläggningar med stora batterier

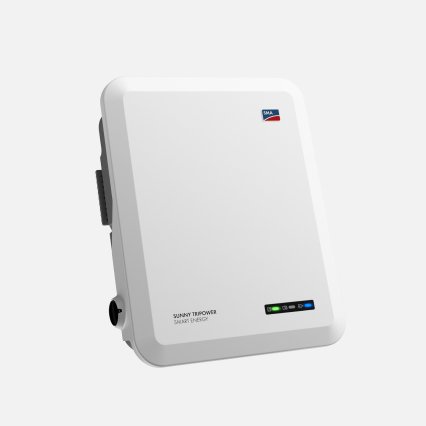

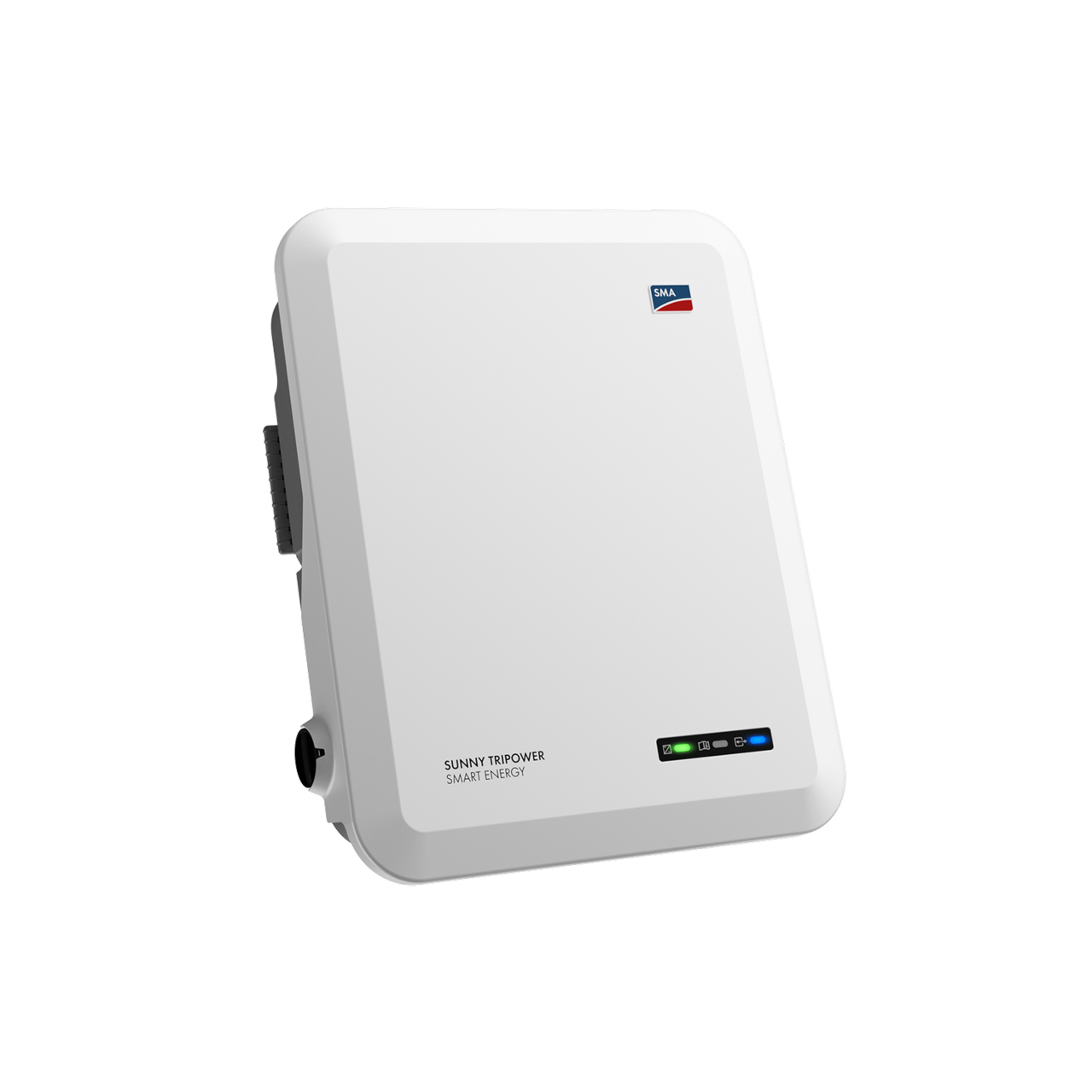

Sunny Tripower Smart Energy 5.0 / 6.0 / 8.0 / 10.0
Den trefasiga hybridväxelriktaren för privathem

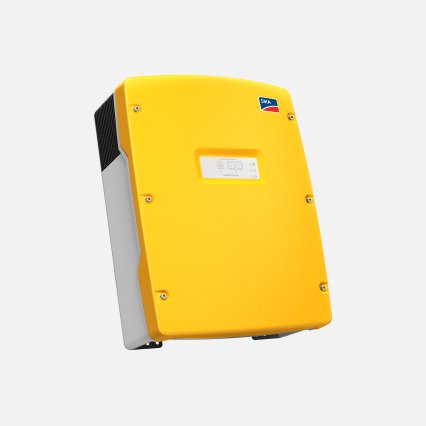

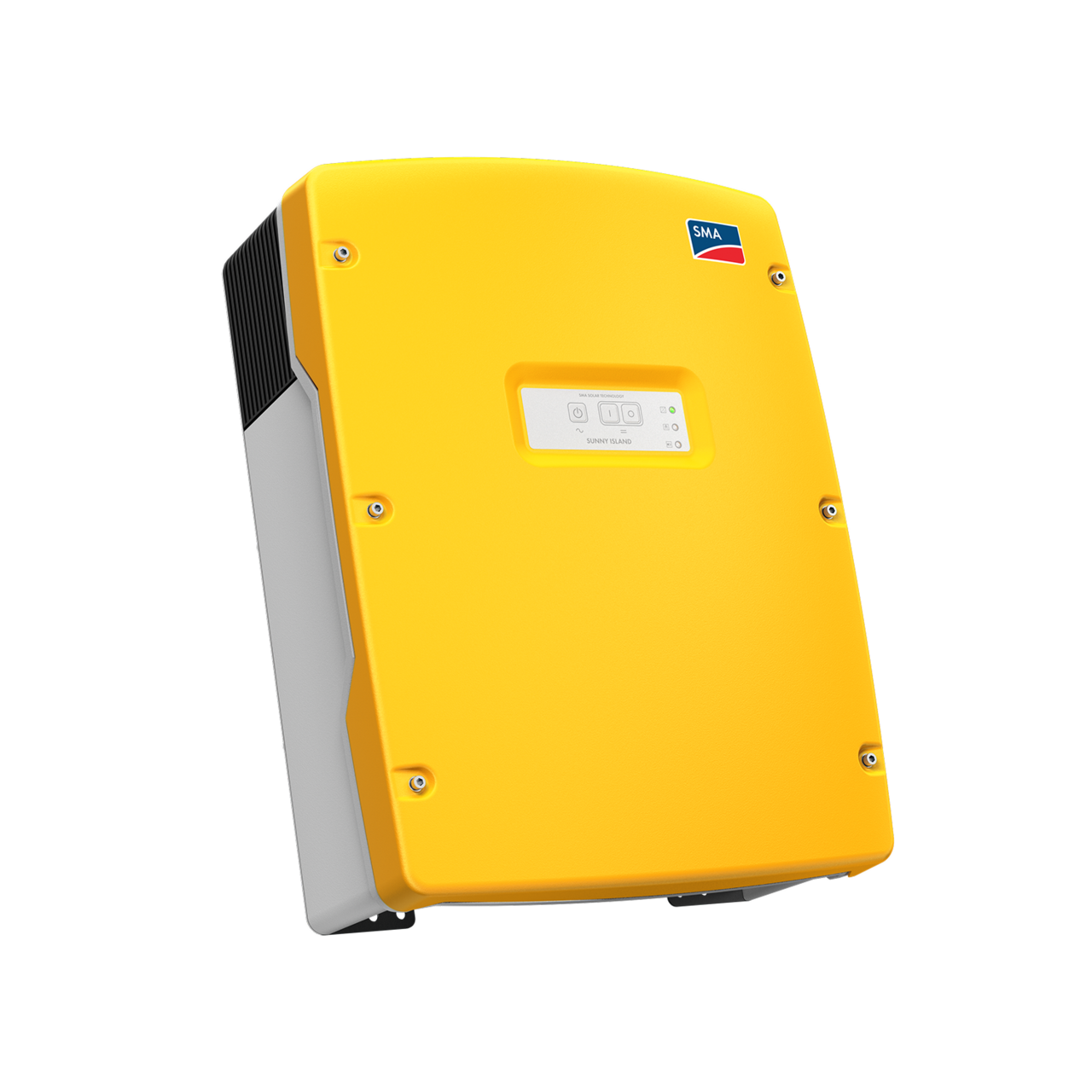

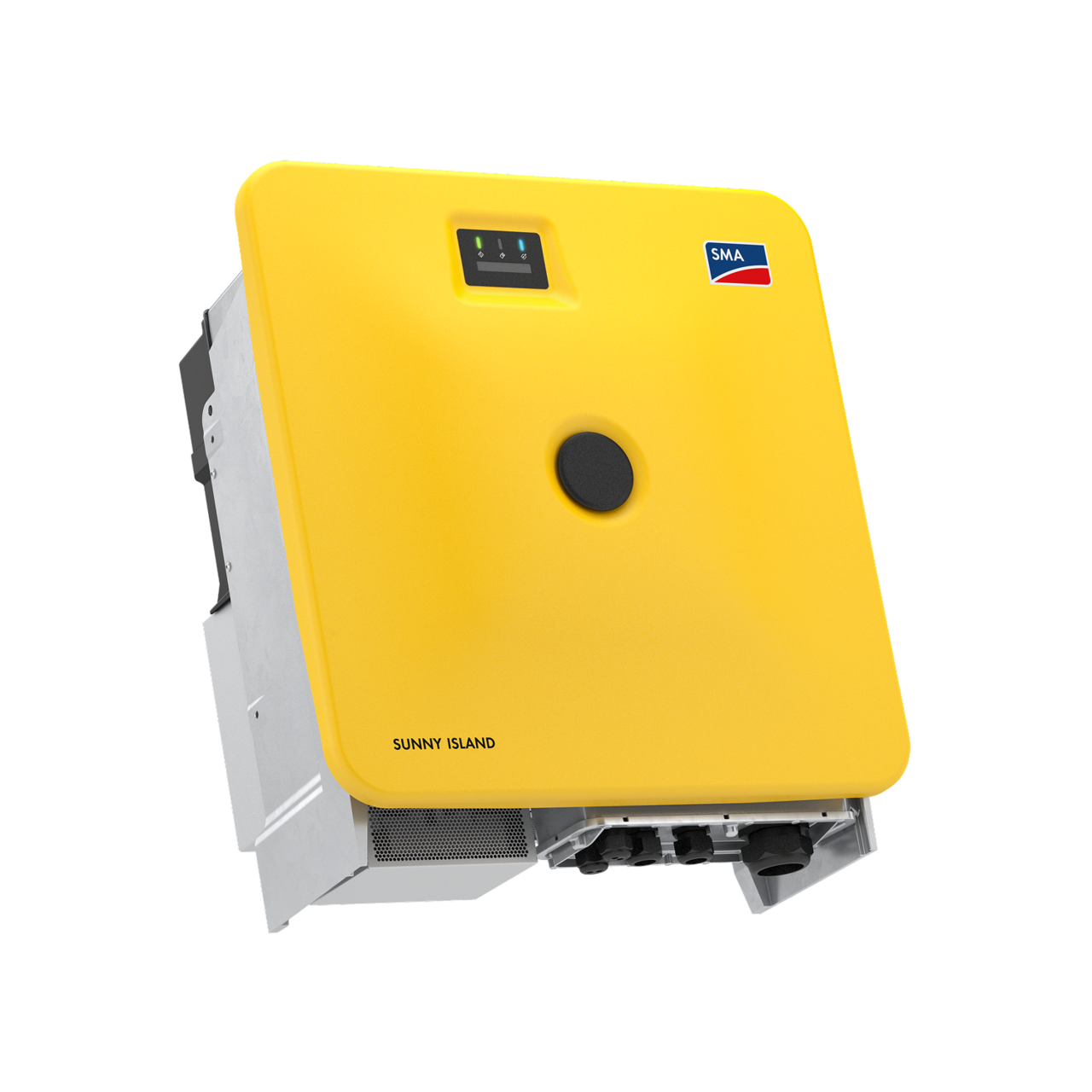

Batteriväxelriktare för användning on- och off-grid

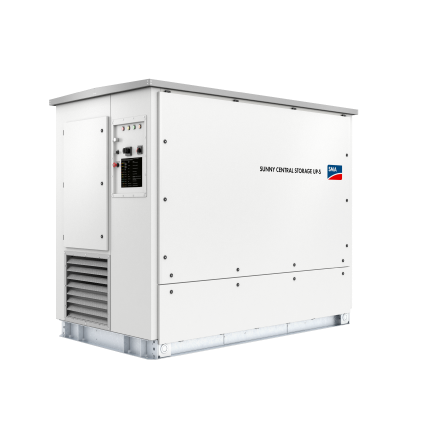

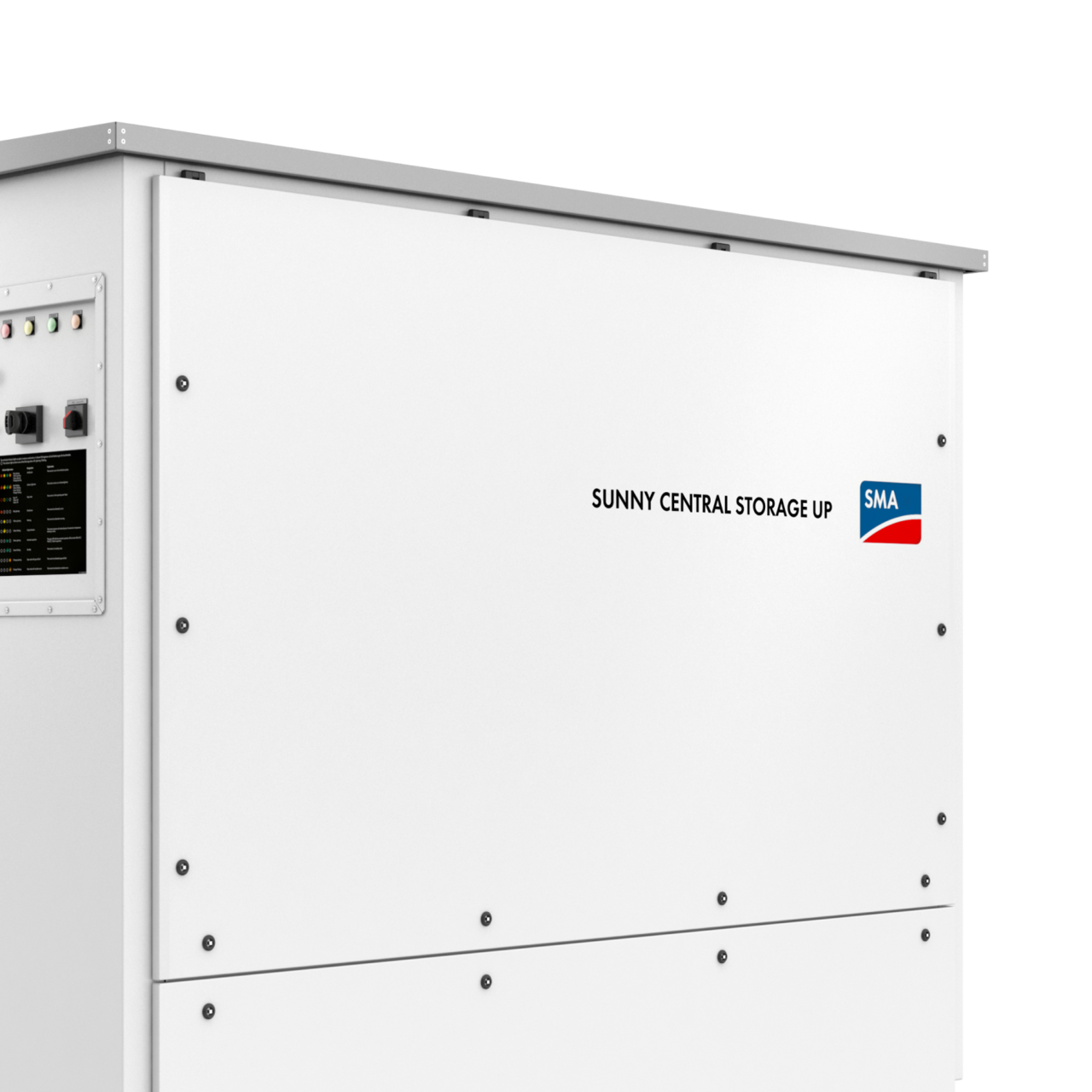

Batteriväxelriktare för lösningar med stora batterier

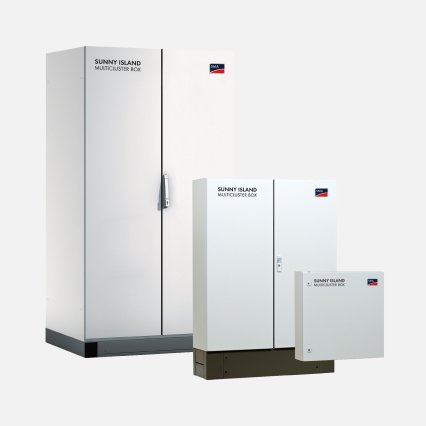

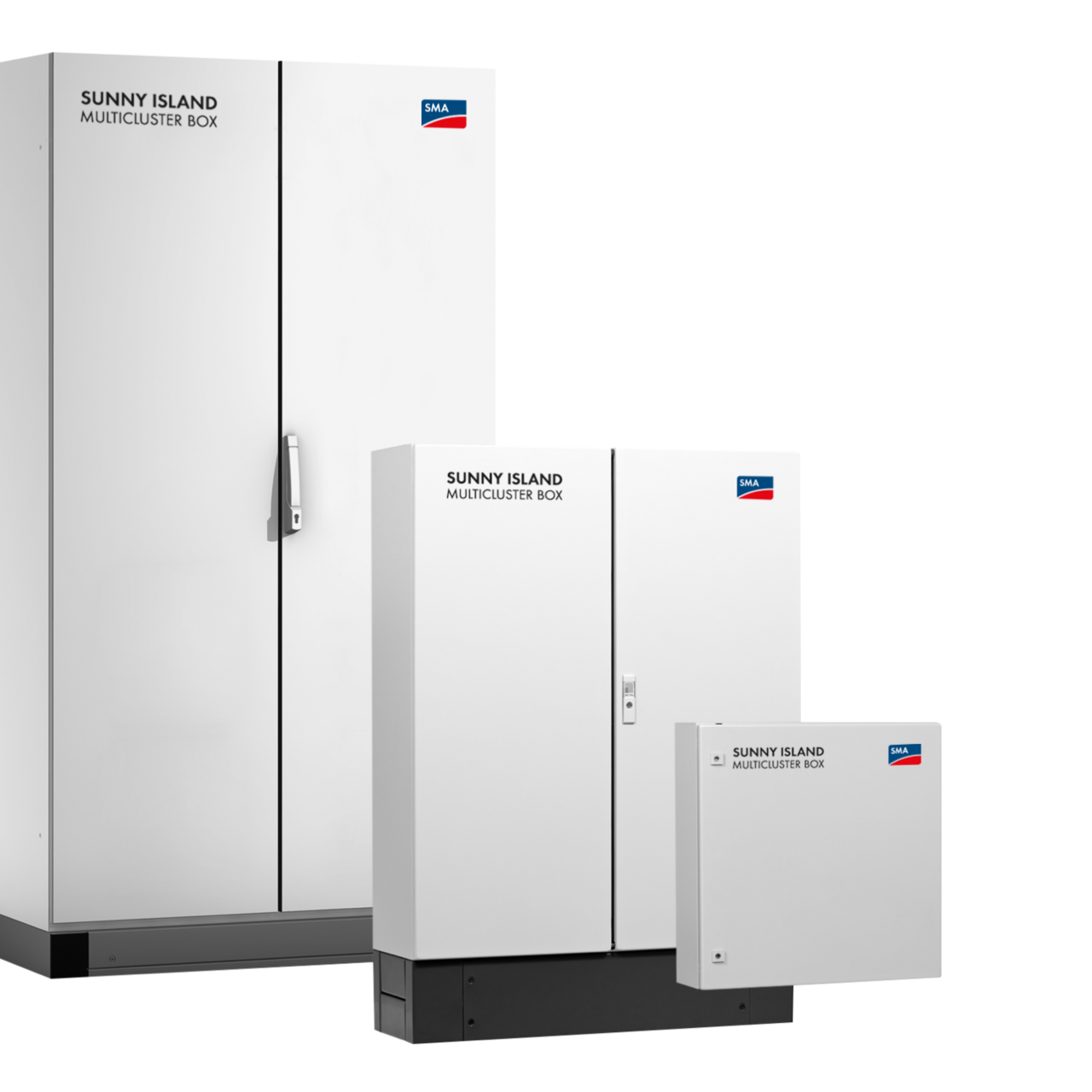

Tillbehör
Vad är en batteriväxelriktare?
Växelriktare, även kallade omvandlare eller inverter, spelar en viktig roll vid driften av en solcellsanläggning: solcellsanläggningar levererar likström (DC) som först måste omvandlas till växelström (AC) för att kunna användas i hushåll, företag och industrin, samt för utmatning till det allmänna elnätet. Den här uppgifter övertar solcellsväxelriktare. Samma omvandlingsprocess krävs också när ström tas ut från ett batteri. I ett batteri mellanlagras nämligen energin i form av likström. Batteriväxelriktaren omvandlar den här energin till växelström igen.
Ett batterilagringssystem för solcellsanläggningar består som regel av följande komponenter:
Solcellsväxelriktare för omvandling av likström (DC) till växelström (AC)
Batterisystem inklusive laddningsregulator för mellanlagring av den producerade energin
DC/DC-omvandlare för reglering av spänningen uppåt eller nedåt
Batteriväxelriktare för omvandling av den lagrade likströmmen till växelström
Eventuellt mätarinfrastruktur för att registrera mängden ström som matas ut i det allmänna elnätet
Det är viktigt att konfigurera strömlagringen så att alla driftsätt som passar för hushållet eller företaget är möjliga. Med en solcellsanläggning och en batteriomvandlare går det att täcka följande användningsområden vid rätt planering:
Direktutmatning av den producerade solelen till det allmänna elnätet (utan mellanlagring)
Direktanvändning av den producerade energin i det egna hushållet, flerfamiljshuset eller företaget
Lagring av överskott av solel i batterilagret
Uttag av energin från batteriet för självförbrukning
Utmatning av batteriströmmen till det allmänna elnätet

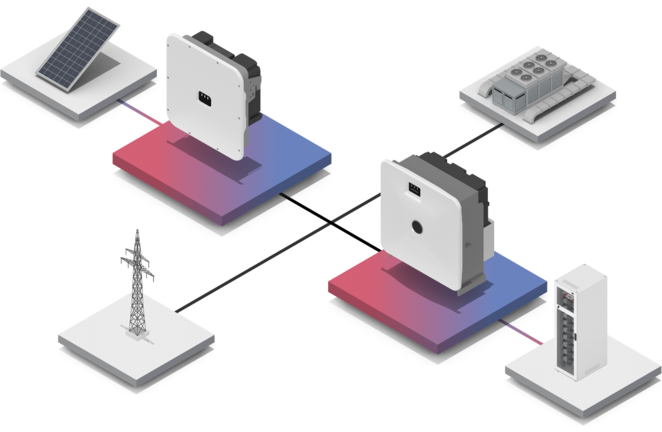

Solcellsväxelriktare omvandlar likström till växelström
Förbrukarna från tillgång till växelström
Likström produceras av solcellsmoduler
Växelström matas in till det allmänna elnätet eller tas ut från det
Överskottsel lagras
Batteriväxelriktare omvandlar likström från batterilagret till växelström
Skillnad mot hybridväxelriktaren
En hybridväxelriktare kan överta uppgifter både för den konventionella solcellsväxelriktaren och för batteriväxelriktaren. Den förenar alltså båda funktionerna i endast en enhet. Den kan omvandla likströmmen (DC) från solcellsmodulerna och batteriet till användbar växelström (AC) och även mellanlagra överskott av solel i batteriet.
Fördelar med batteriväxelriktare för privata bostäder och företag
Batteriomvandlarna för solcellsbatterier från SMA övertygar på många sätt.
Upptäck fördelarna
SMA erbjuder batteriomvandlare för alla 1. användningsområden – oavsett om det är för kapning av 2. effekttoppar, nätoberoende användning eller stabilisera nätet.
Batteriväxelriktare från SMA är kompatibla med olika batteritekniker och batterilager från olika tillverkare och kan därför användas många olika sätt.
Batteriväxelriktare från SMA kan integreras i befintliga solcellsanläggningar och när som helst kombineras med laddstationer eller värmepumpar för att man ska kunna utnyttja den producerade solenergin optimalt.
Hur fungerar en batteriväxelriktare i detalj?
En batteriväxelriktare är nödvändig för att man ska kunna använda energin som har mellanlagrats i batteriet för förbrukning eller utmatning till det allmänna elnätet. Energin finns nämligen i form av likström (DC) i batteriet. Det allmänna elnätet och de olika förbrukarna (elapparater, elektriska maskiner) däremot arbetar med växelström (AC).
Batteriväxelriktaren omvandlar likströmmen från batteriet till växelström.
Denna kan sedan matas in i hemmanätet, företagets nät eller det allmänna elnätet.
Batteriinvertern håller hela tiden utgångsspänningen och frekvensen stabil. Detta förhindrar variationer och därmed skador på förbrukarna.
Energiomställningen ställer nätstabiliteten inför en stor utmaning eftersom det är svårt att styra den decentrala elproduktionen från förnybar energi när det gäller belastning av infrastrukturen. Batteriomvandlare från SMA bidrar därför på ett avgörande sätt till en lyckad energiomställning.
Nödströmsfunktion
SMA-batteriväxelriktare med nödströmsfunktion eller reservkraftsmatning försörjer ett hushåll, ett företag eller specifika förbrukare med lagrad energi även om det är avbrott i det allmänna elnätet. Mer information finns i planeringsriktlinjerna SMA Home Energy Solution med reservkraftsfunktion.
Uppgradera batteri och batteriväxelriktare
När det var nytt med solceller fanns det inga lämpliga batterilager för den egenproducerade elen. De första batterierna var ointressanta för de flesta hushållen på grund av det höga inköpspriset och den avsevärda storleken. Tack vare modern litium-jon-teknik har detta förändrats. Idag är batterilösningar för solcellsanläggningar förhållandevis kompakta och dessutom lönsamma att köpa in och använda.
Om man vill uppgradera en befintlig solcellsanläggning med ett batteri finns följande möjligheter:
Man behåller den hittillsvarande solcellsväxelriktaren som omvandlar likström (DC) från solcellerna för hushållet och inmatningen till växelström (AC) och uppgraderar med batteri och en batteriinverter.
Man utökar eller ändrar solcellsanläggningen med en hybridväxelriktare. Denna innehåller funktionen för en solcellsväxelriktare och en batteriväxelriktare i en enhet.
Vanliga frågor om batteriväxelriktare
Enfasig eller trefasig batteriväxelriktare?
En enfasig batteriväxelriktare är endast lämpad för små solcellsanläggningar i enfamiljshus. Den här varianten är endast godkänd för solcellsanläggningar med upp till 4,6 kilovoltampere (kVA). För större anläggningar över 4,6 kVA är trefasiga batteriväxelriktare ett tvingande krav. Om man vill använda en växelriktare med batteri för inmatning till elnätet eller med nödströmsfunktion är en trefasig batteriväxelriktare från SMA ideal. Det säkerställs då att energin matas in jämnt till nätet och vid nödkraftsmatning för det egna hushållet eller företaget kan alla förbrukare matas pålitligt med el.
Vilket batteri passar för en växelriktare på 1000/2000/3000 watt?
I stora drag är det inte så enkelt att svara på den här frågan, principiellt gäller: Ju större dimensionerad solcellsanläggning, desto kraftfullare bör växelriktarna och även hithörande batterier vara. SMA Home Storage kan konfigureras för en effekt på 3,2 kWh till 16,4 kWh och är rätt lösning för alla tre varianter.
Varför kan man inte använda en batteriväxelriktare utan solcellsväxelriktare i en anläggning?
Totalt arbetar solcellsväxelriktare och batteriväxelriktare tillsammans i en solcellsanläggning. Detta säkerställer att solenergin utnyttjas effektivt, batterierna laddas och energibehoven för byggnaden och nätet uppfylls.
Solcellsväxelriktaren omvandlar likström till växelström, matar ut överskottsenergi till det allmänna elnätet och ger energioptimering. Detta går även utan batteriväxelriktare.
En batteriväxelriktare ensamt kan dock endast omvandla likström från ett batteri till den nödvändiga växelströmmen – därför kan den endast fungera i kombination med en solcellsväxelriktare.
Hur väljer man den passande batteriväxelriktaren?
Olika faktorer påverkar vilken batteriväxelriktare som passar till vilken solcellsanläggning. Hit hör storleken och prestandan på solcellsanläggningen och kapaciteten för batterilagret. Men inte bara kompatibiliteten spelar roll, även andra faktorer påverkar valet. Man måste också ta hänsyn till extra funktioner som integrerad energihantering och ett så stort energiutbyte som möjligt. Vid projekteringen hjälper våra utbildade installatörer till ,samt Sunny Design finns tillgängligt.
Hur långt bort får växelriktaren vara från batteriet?
De flesta batteritillverkare tillåter kabellängder på maximalt 5 till 10 meter mellan batteriet och batteriväxelriktaren. Varje batteritillverkare anger de exakta kraven i produktunderlagen. Förutom längden på kabeln måste man också tänka på arean. Om kabeldragningen är utomhus, måste man även ta hänsyn till en UV-beständig isolering. Generellt gäller att både batterierna och solcells- och batteriväxelriktaren alstrar värme vid driften. Därför ska man vara observant på den maximala omgivningstemperaturen som anges i produktunderlagen. Komponenter ska visserligen ligga så nära varandra som möjligt, avståndet bör dock vara stort nog för att värmen ska kunna avges.
